クレーン用吊荷監視装置

CRANE CAMERA

●　クローラクレーン・タワークレーンに

●　シンプルな機器構成で取り付け簡単

●　ワイヤレスリモコンでオペ室の配線不要

●　２００万画素、光学３０倍ズームレンズ搭載

小型・軽量、高画質のカメラ

200万画素のフルHD映像、光学30倍ズームレンズを搭載したハイスペックなカメラ。カメラ重量は約8kgと業界トップクラスの軽さを実現しました。ステンレス製のカメラケースは錆びに強く、塗装を無しにすることでコストダウンも追求しました。

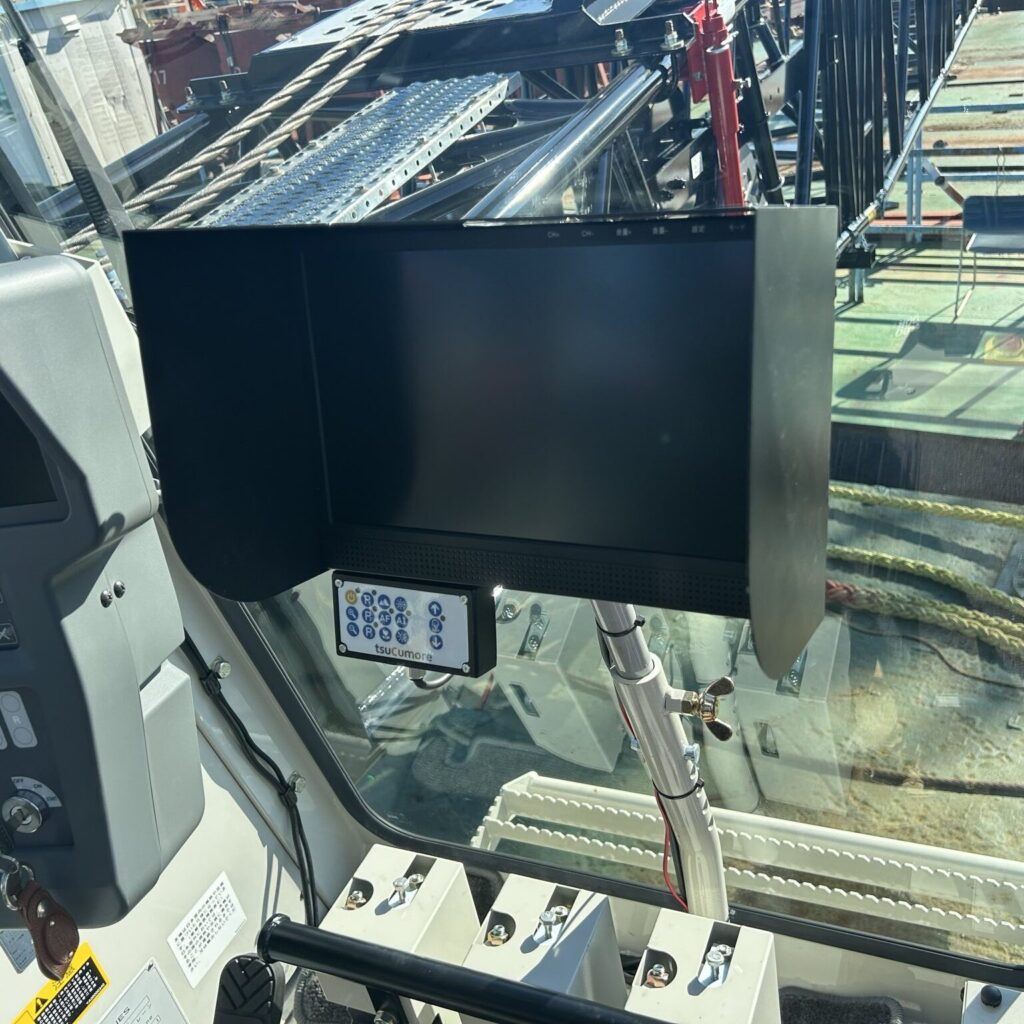

運転席内のケーブル配線不要

カメラ操作用の「リモコン」、足元ズーム操作用の「フットスイッチ」は無線通信のためケーブル配線の必要なし。クレーン操作レバーを引っ掛ける心配もありません。モニター電源を取得すれば配線完了です。

高品質に低価格を実現

スペックはもちろん、コストにもこだわって製作しました。販売・レンタルの取扱いを行っておりますので、ご興味ございましたらお気軽にお問い合わせ下さい。

専用金具など製作可能

搭載する重機に合わせて専用金具の設計可能です。伸縮ブームに設置する際のスプリング式ケーブルリールなどのご準備も可能です。実車確認が必要であれば現地出張も行います。

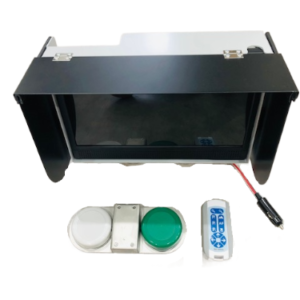

構成機器

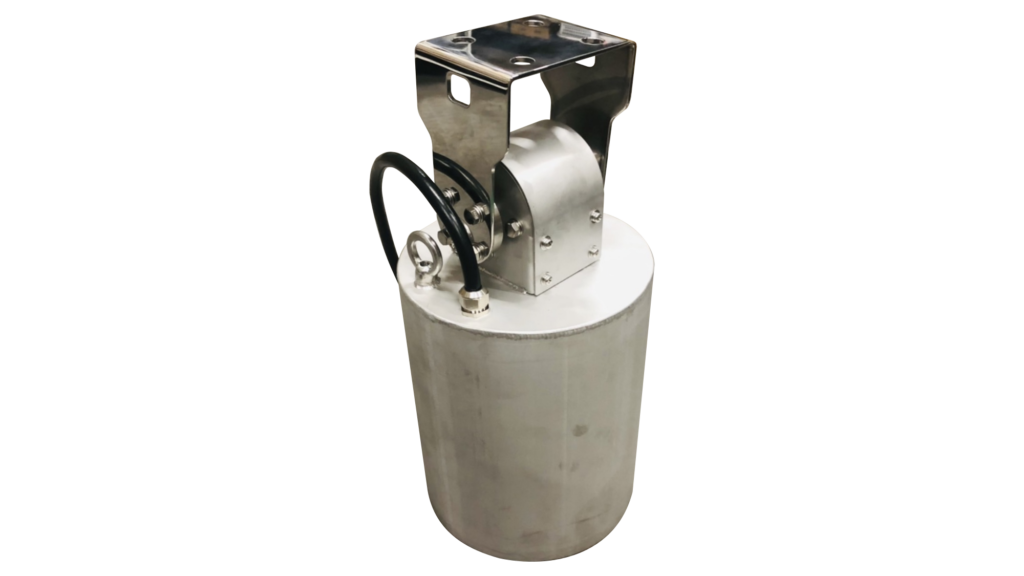

カメラ

200万画素、光学30倍ズームのカメラ搭載。ブームの起伏に合わせてスムーズに真下方向を撮影します。

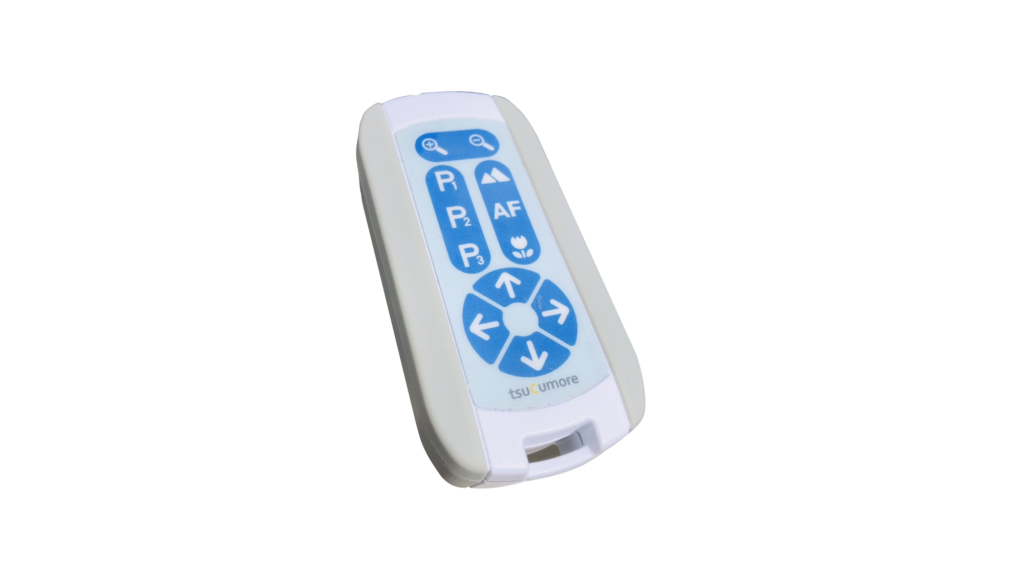

ワイヤレスリモコン

ケーブル配線不要のワイヤレスリモコン。無線式なので（赤外線リモコンのように）モニター方向へ向ける必要はありません。

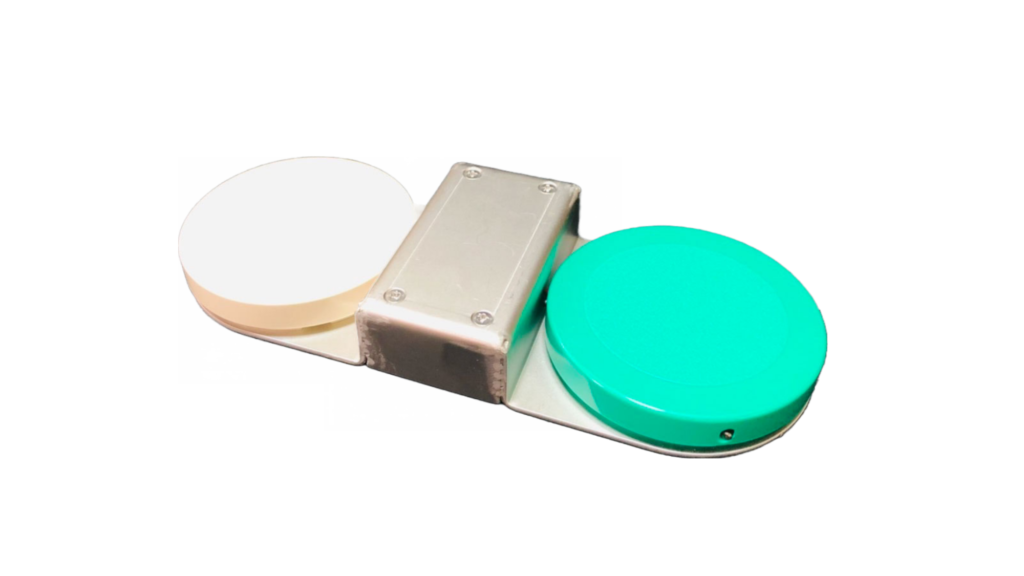

ワイヤレスフットスイッチ

ズーム操作を足で行うことが可能。クレーン操作で手が離せない時に。リモコン同様、無線通信でケーブル配線不要です。

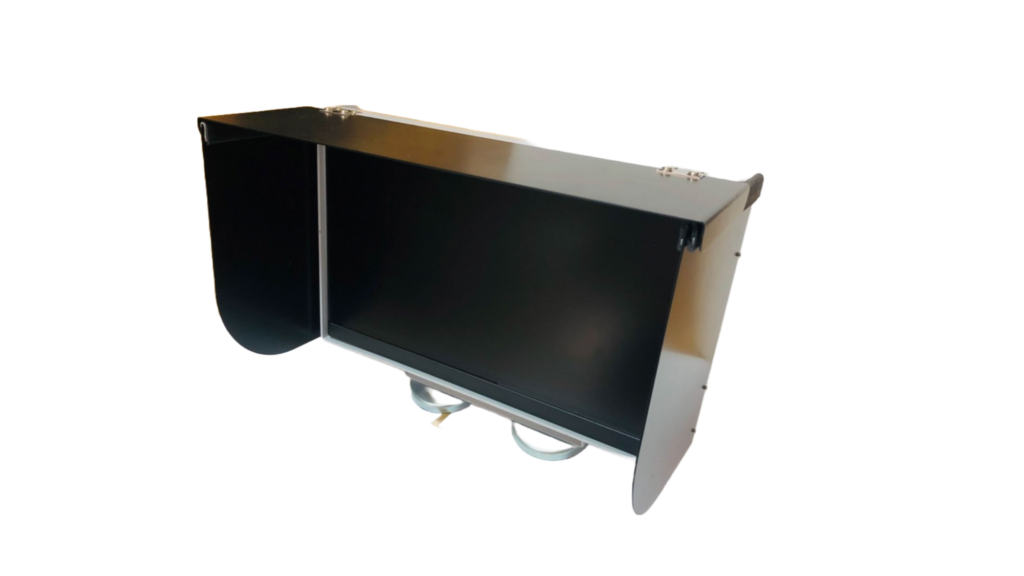

１３インチ液晶モニター

折り畳み式の日除けフード付きで視認性良好です。モニターサイズの変更可能です。

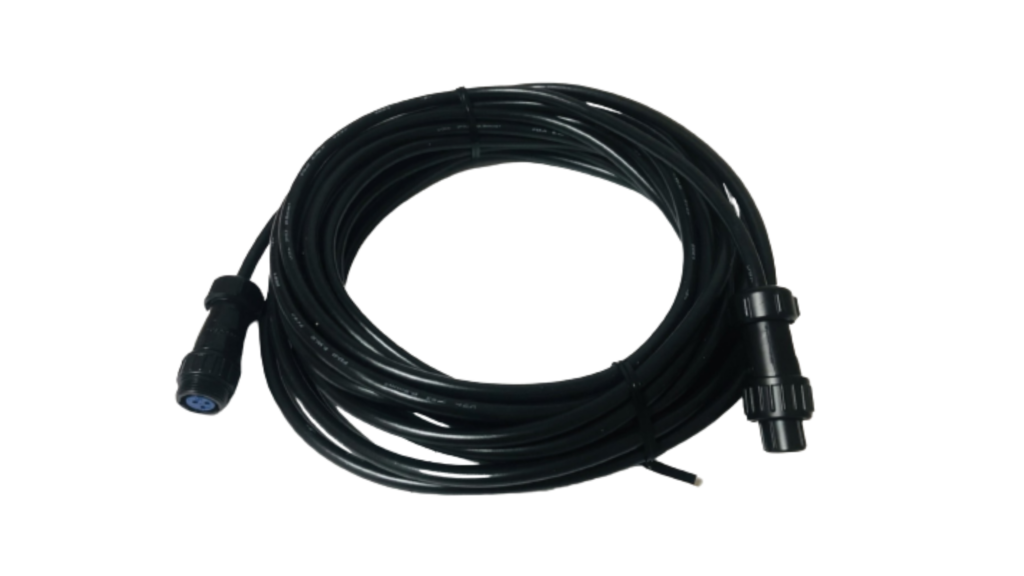

ケーブル（１０ｍ）

運転席内へ配線するケーブルです。モニターに接続するケーブルはこれ1本のみ。

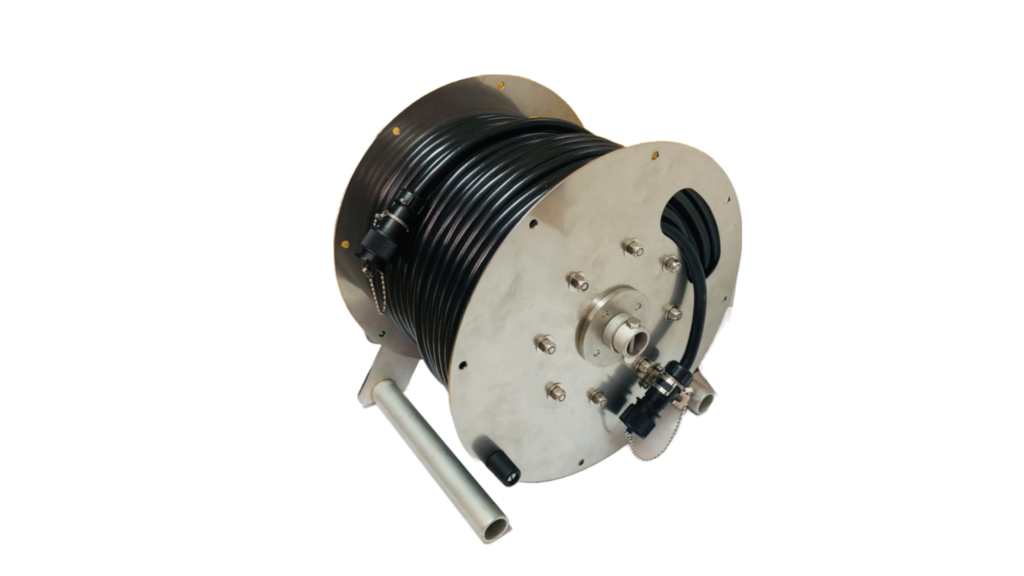

ケーブル（５０ｍ巻）

カメラとモニターを接続するケーブルです。手巻きドラム付きで撤去時も簡単に巻き取れます。※長さ変更可

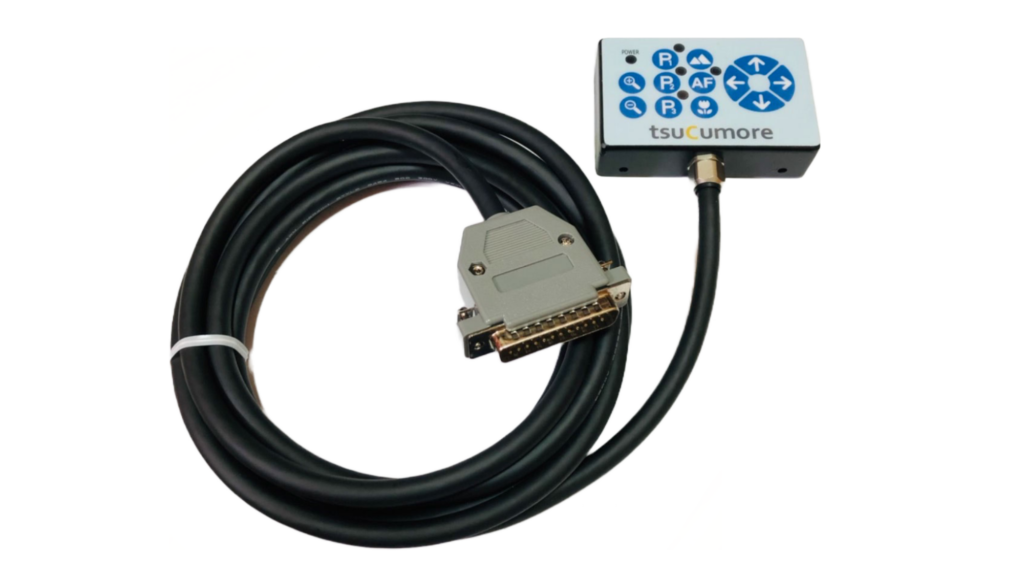

有線式リモコン

万一のワイヤレスリモコンの電池切れや無線通信不良の際にご利用下さい。

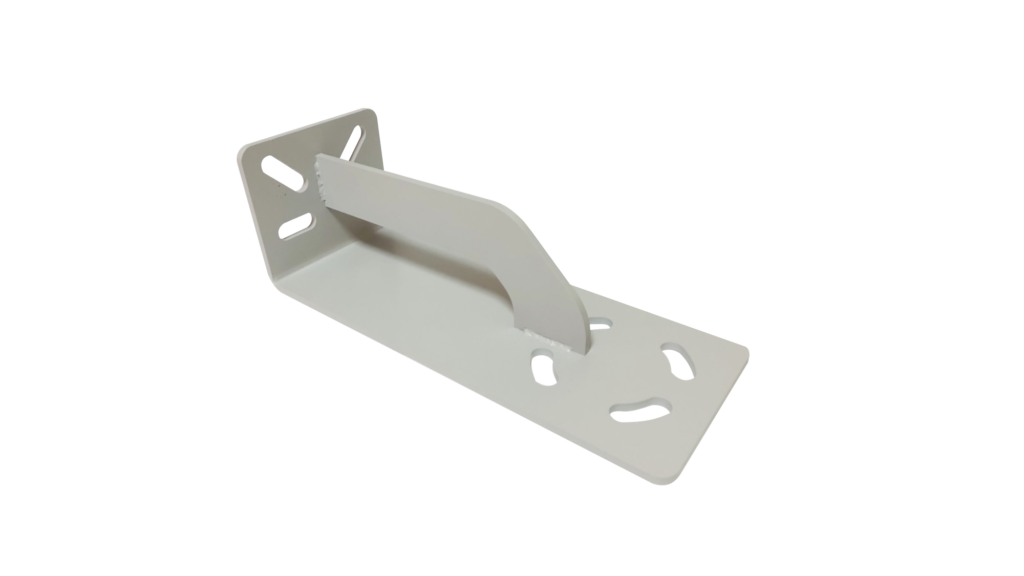

カメラブラケット

ブームトップへのカメラ設置用ブラケットです。※カスタマイズ可

レンタル基本構成

機器構成を最大限シンプルに設計しました。オペレーター室内のケーブル配線はカメラからのケーブル１本のみです。モニターを設置してシガーライターから電源を取得すれば設置完了。リモコンもフットスイッチもワイヤレス通信で配線作業不要です。

カメラ×１台
カメラブラケット×１台
13インチモニター×１台
ケーブル(50m巻)×2本 ※ブーム用
ケーブル(10m)×1本 ※OP室～
リモコン(ワイヤレス･フット･有線)×１式
カメラケース×1台

主な仕様

カメラ
有効画素数	約２００万画素
ズーム倍率	光学３０倍
カメラ首振り	上下左右±約１０度
環境性能	ＩＰ６７相当
電源	ＤＣ２４Ｖ
外寸	φ１９０×３８５（Ｈ）ｍｍ
重量	８．３ｋｇ

ワイヤレスリモコン
カメラ制御	ズームＴＥＬＥ／ＷＩＤＥ首振りＵＰ／ＤＯＷＮ／ＬＥＦＴ／ＲＩＧＨＴフォーカスＡＵＴＯ／ＮＥＡＲ／ＦＡＲプリセット ①／②／③
無線周波数	２.４ＧＨｚ帯
電源	単四電池×２本
外寸	１０５（Ｗ）×５０（Ｄ）×２８（Ｈ）ｍｍ
重量	８０ｇ

１３インチ液晶モニター
画面サイズ	１３インチ
電源	ＤＣ２４Ｖ
外寸	３３５（Ｗ）×１５８（Ｄ）×２４０（Ｈ）（日除けフード含む）
重量	３．６ｋｇ
その他	折り畳み式日除けフード／底面マグネット
